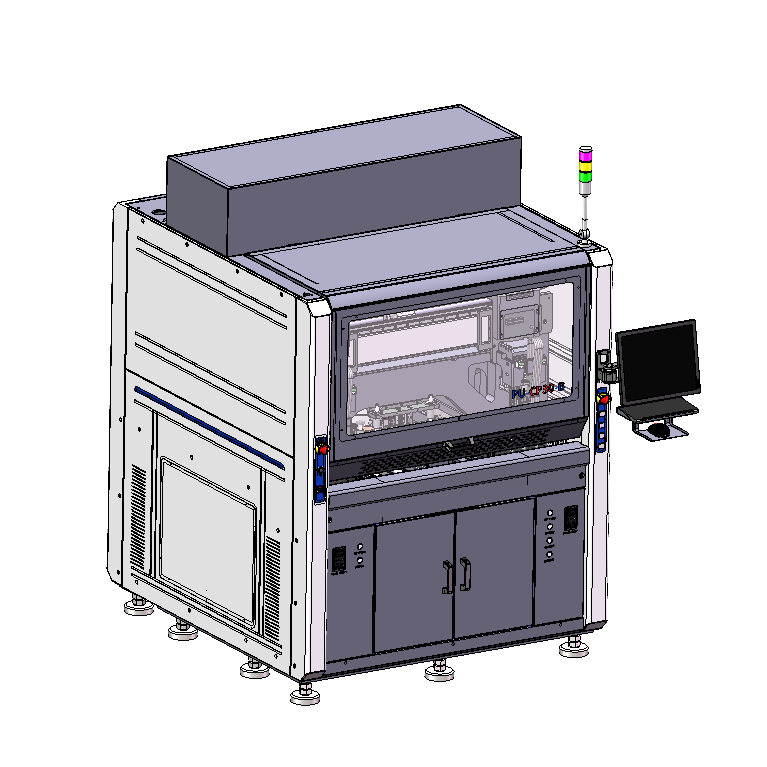

二代CCD Punch
该设备主要用于PET膜粘附承载单张FPC产品，通过CCD拍照定位进行刀模半切，并实现自动上下料
- 产品参数
该设备主要用于PET膜粘附承载单张FPC产品，通过CCD拍照定位进行刀模半切，并实现自动上下料
功能特点:
1、冲头可以360度自由旋转，满足各种角度冲切
2、视觉拍照定位，无需套pin，满足自由冲切
3、刀模采用快换模块，实现快速更换刀模，切换料号生产
规格参数:
1、设备尺寸：1460*1600*2070mm（L*W*H）
2、产品尺寸：
Max：305*250mm
3、产品厚度：0.05~0.3mm
4、工作高度：900±20mm
5、产品精度：±0.05mm产品（菲林片±0.03mm,cpk1.67)（产品±0.15mm,cpk1.67）
6、单次冲切：0.8S（不含上下料及视觉定位时间）
7、冲切力：5T
8、冲切最大面积：150*150mm
9、PET膜尺寸：
宽幅：300mm
卷料外径：160mm
内径：3寸
10、冲头：冲切头可旋转角度360°，且自动实现左旋和右旋
11、电气规格：AC 380V 50/60Hz，13A
12、气压：0.5-0.7MPa 干燥气源
13、重量：≤3500Kg
